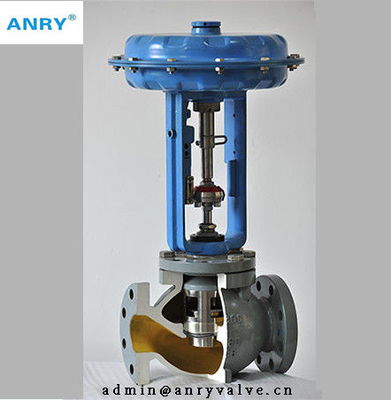

Η πίεση ισορρόπησε το διαφορικό μίσχο και το κλουβί βαλβίδων ελέγχου πίεσης καθοδηγώντας το διατρυπημένο τύπο βουλωμάτων

Η πίεση ισορρόπησε το μίσχο και το κλουβί καθοδηγώντας τη διατρυπημένη βαλβίδα ελέγχου τύπων βουλωμάτων

Καθοδηγημένες από το μεγάλους δακτύλιο και το κλουβί περιοχής, οι λειτουργώντας περιποιήσεις είναι δυναμικής σταθερότητας. Η σειρά χαρακτηρίζεται από τις ισορροπημένες περιποιήσεις και μπορεί να υπομείνει πολύ τις υψηλές πτώσεις. Χρειάζεται μόνο τη μικρή δύναμη ώθησης που διαμορφώνει σοβαρά. Το διατρυπημένο βούλωμα κυλίνδρων μπορεί αποτελεσματικά να προστατεύσει την επιφάνεια σφράγισης του καθίσματος από την καταστροφή από τη ροή υψηλής ταχύτητας που καθαρίζεται. Συνδυασμένο με τα σύνθετα δαχτυλίδια εμβόλων, παρουσιάζει επίσης την άριστη απόδοση σφραγίδων.
Η σειρά SBC ταιριάζει τις κανονικές και βαρέων καθηκόντων εφαρμογές.

Τυποποιημένη προδιαγραφή
Σώμα βαλβίδων
Τύπος: Χυτή βαλβίδα σφαιρών
Ονομαστικό μέγεθος: DN80, 100, 150, 200, 250, 300, 350, 400
Ονομαστική πίεση: Ansi 150, 300
DIN PN16, 25, 40
JIS 10K, 20K, 30K
ΜΒ PN1.6, 2,5, MPA 4,0
Σύνδεση τελών: Ansi B16.5 RF, RTJ φλαντζών
DIN2543/2544/2545 RF
JISB2201 RF
JB/T81 RF
JB/T82.2 FM
Συγκόλληση: ANSI B16.5 SW (DN≤50) BW (DN>50)
Πρόσωπο με πρόσωπο διάσταση:
ANSI150RF, JIS10K (iec60534-3-1 37 σειρά)
ANSI300RF, JIS20K, JIS30K (iec60534-3-1 38 σειρά)
ANSI150/300 RTJ (ΚΑΤΗΓΟΡΊΑ 150/300RTJ ASME B16.10)
DIN PN16, 25, 40 (DIN3202-F1)
ΜΒ PN1.6, 2,5, MPA 4,0 (ISO5752 1 σειρά)
Παρακαλώ αναφερθείτε στον πίνακα 6.1~6.2
Υλικό σώματος: Παρακαλώ αναφερθείτε σε table1 παρακαλώ αναφέρεται στο σχήμα 3 για χρησιμοποιημένα Temp. σειρά &Pressure
Τύπος καπό: Τύπος STD ...... - 46℃~200℃ 200℃~300℃
Τύπος ...... 300℃~530℃ πτερυγίων ακτινοβολίας
(Παρακαλώ δώστε προσοχή διαφορετικά Temp. σειρά &Pressure του υλικού)
Υλικό συσκευασίας: Σύνθετη συσκευασία β-δαχτυλιδιών PTFE, από γραφίτη σύνθετη συσκευασία,
από γραφίτη συσκευασία,
Λειτουργούντα Temp. η σειρά &Pressure είναι shownn στον πίνακα 2, figure2
Στόλισμα σφραγίδων: Σπειροειδές στόλισμα πληγών (PTFE+316, εύκαμπτο Graphite+316),
Γραφίτης με το στόλισμα μετάλλων (Graphite+316, Graphite+304)

Περιποίηση βαλβίδων
Τύπος βουλωμάτων: Διατρυπημένο βούλωμα κυλίνδρων
Χαρακτηριστικό ροής: EQ%, γραμμικότητα (παρακαλώ αναφερθείτε σε figure4)
Υλικό περιποίησης: Παρακαλώ αναφερθείτε στον πίνακα 3 για την υλική συνέλευση STD, χρησιμοποιημένα Temp. σειρά &Pressure
Ενεργοποιητής
Τύπος: Διάφραγμα πολυ-ελατηρίων
Παροχή αέρα: Μέγιστο 6bar
Περιβαλλοντικά Temp.: - 20℃~+80℃
Σειρά άνοιξη: Όπως φαίνεται στον πίνακα 5
Σύνδεση αέρα: G1/8 (SA1) G1/4 (SA2) G3/4 (SA3)
Προδιαγραφή STD: Όπως φαίνεται στον πίνακα 5

Εξάρτημα
Positioner, βαλβίδα φίλτρο-ρυθμιστών, βαλβίδα σωληνοειδών, διακόπτης ορίου,
Συσκευή αποστολής σημάτων θέσης βαλβίδων, συμπληρωματικός ηλεκτρονόμος, κλειδαριά-βαλβίδα, Handwheel, κ.λπ.
