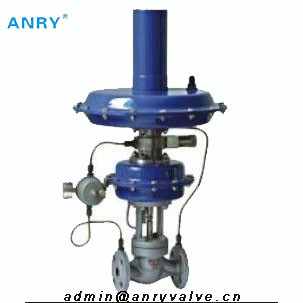

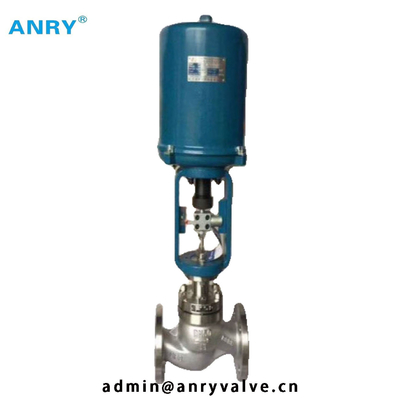

Τυποποιημένο μορφωματικό σχέδιο βαλβίδων ελέγχου πίεσης SS304 SS316 μόνο ρυθμίζοντας

Μόνος-χρησιμοποιημένη/ρυθμίζοντας βαλμένη φλάντζα πίεση βαλβίδα ελέγχου RF SS304 SS316

Η μόνος-χρησιμοποιημένη βαλβίδα ελέγχου πίεσης αποτελείται από τη συνέλευση σωμάτων, τον ενεργοποιητή, το τοποθετώντας ελατήριο, τους φυσητήρες ανοξείδωτου, τη βρύση εξωτερικής πίεσης και όλα αυτά. Η βαλβίδα όχι απαιτεί οποιαδήποτε βοηθητική ενέργεια από τις εξωτερικές πηγές ανεφοδιασμού, μέσω της μέσης ο ίδιος πίεσης δεδομένου ότι η κινητήρια δύναμη, αυτό μπορεί αυτόματα να ελέγξει και να σταθεροποιήσει τη μέση πίεση.
Μπορεί να είναι κατάλληλο για τον ατμό, το non-corrosive αέριο, το υγρό και τον ατμό στα διάφορα συστήματα διαδικασίας.
Κύρια χαρακτηριστικά γνωρίσματα:
1 η λειτουργία ισορροπίας πίεσης εξασφαλίζει υψηλή ευαισθησία
2 Reliablyhandling με τη χαμηλού θορύβου και ελεύθερη συντήρηση
τυποποιημένο μορφωματικό σχέδιο 3
4 έχει τους πολλαπλάσιους σύνθετους ελέγχους μέσω των συνδυασμών διαφορετικών συστατικών

Τυποποιημένες προδιαγραφές

Τύπος σώματος: χυτή βαλβίδα σφαιρών, (όπως φαίνεται στο σχήμα 1)
Ονομαστική διάμετρος: DN20,25,32,40,50,65,80,100,125,150,200,250,300
Ονομαστική πίεση: ΜΒ PN1.6, 2,5, 4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
DIN PN16, PN25, PN40
Σύνδεση τελών: φλάντζα HG20596-97M, FM ANSI B16.5 RF DIN2543/2544/2545RF JIS B2201RF
Πρόσωπο με πρόσωπο διάσταση: παρακαλώ αναφερθείτε στον πίνακα 2
Υλικό σώματος: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Τύπος καπό: Τύπος STD, - 10~80℃ Μέσα temp. τύπος (με το συμπυκνωτή), ≤250℃ Υψηλής θερμοκρασίας. τύπος (με το συμπυκνωτή και τις επεκτάσεις), ≤350℃
Υλικό συσκευασίας: Β μορφή PTFE, εύκαμπτος γραφίτης, o-rings
Στόλισμα σφραγίδων: Σπειροειδές στόλισμα πληγών, γραφίτης με το στόλισμα μετάλλων, στόλισμα τρεκλίσματος, επίπεδο στόλισμα.
Χρώμα: Επιφάνεια κοχυλιών χάλυβα άνθρακα που απαιτείται για να χρωματίσει, επιφάνεια ανοξείδωτου ή χαλκού χωρίς χρώμα.

Τύπος βουλωμάτων περιποίησης: Παραβολικό βούλωμα ισορροπίας πίεσης, βούλωμα ισορροπίας πίεσης κυλίνδρων, παραβολικό διπλό βούλωμα ισορροπίας πίεσης καθισμάτων
Χαρακτηριστικά ροής: Γρήγορο άνοιγμα
Υλικό βουλωμάτων: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Υλικό καθισμάτων:: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Υλικό μίσχων: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Pushrod υλικό: 2Cr 13(420), 0Cr17Ni12Mo 2(316)
Υλικό φυσητήρων: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)
Ενεργοποιητής
Τύπος: Διάφραγμα πολυ-ελατηρίων ή έμβολο κυλίνδρων
Ρυθμίζοντας σειρά πίεσης: Παρακαλώ δείτε τον πίνακα 1
Ανώτερο και πεζό υλικό: A3, A4 με PTFE, 0Cr18Ni 9(304)
Λάστιχο διαφραγμάτων: NBR, EPDM, FPM και άλλα λάστιχα λάδι-αντίστασης
Υλικό κυλίνδρων: 20,0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Υλικό εμβόλων: κράμα αργιλίου
Υλικό άνοιξη: 60Si2Mn
Θερμοκρασία εργασίας: - 20~80℃

Απόδοση
Τύπος ελέγχου: Τύπος ανακούφισης πίεσης (κ), τύπος ρυθμιστών πίεσης (β)
Εκτιμημένο βιογραφικό σημείωμα: Όπως φαίνεται στον πίνακα 1
Ακρίβεια ελέγχου πίεσης: ± 3%.
WorkingTemp: - 10~350℃
Εκτιμημένο ταξίδι: δείτε τον πίνακα 1
Μέγεθος μορφής: Όπως φαίνεται στο σχήμα 3, πίνακας 2
Βάρος του προϊόντος: Όπως φαίνεται στον πίνακα 2

 Αρχή της λειτουργίας
1. Τύπος ρυθμιστών πίεσης
Οι μέσες ροές διαδικασίας μέσω της βαλβίδας στην υποδεδειγμένη κατεύθυνση. Η θέση του βουλώματος βαλβίδων καθορίζει το ποσοστό ροής μεταξύ της ελεύθερης περιοχής που διαμορφώνονται από το βούλωμα και του καθίσματος. Η προς τα κάτω πίεση που ελέγχεται διαβιβάζεται μέσω της βρύσης πίεσης στο λειτουργούν διάφραγμα όπου μετατρέπεται σε μια δύναμη προσδιορισμού θέσης. Αυτή η δύναμη ρυθμίζει το βούλωμα βαλβίδων όπως μια λειτουργία της δύναμης άνοιξη άνοιξη force.the προσδιορισμού θέσης μπορεί να ρυθμιστεί χρησιμοποιώντας το καρύδι καθορισμένου σημείου. Η ισορροπημένη πίεση δομή μπορεί ισορροπημένος έξω τις δυνάμεις που δημιουργούνται από την προς τα πάνω πίεση και να ενεργήσει στο βούλωμα βαλβίδων. Η προς τα κάτω πίεση είναι ισορροπία μέσω της περιοχής διαφραγμάτων στον ενεργοποιητή.
2. Τύπος ανακούφισης πίεσης
Οι μέσες ροές διαδικασίας μέσω της βαλβίδας στην υποδεδειγμένη κατεύθυνση. Η θέση του βουλώματος βαλβίδων και η περιοχή που απελευθερώνεται μεταξύ του βουλώματος και του καθίσματος καθορίζουν το ποσοστό ροής. Το λειτουργούν διάφραγμα εντείνεται με τον προσδιορισμό θέσης του καρυδιού άνοιξη και καθορισμένου σημείου, έτσι ώστε τη βαλβίδα από η κλείνει δύναμη άνοιξη πριν από ανακουφισμένος της πίεσης. Η προς τα πάνω πίεση που ελέγχεται διαβιβάζεται μέσω της βρύσης πίεσης στο λειτουργούν διάφραγμα όπου μετατρέπεται σε μια δύναμη προσδιορισμού θέσης. Αυτή η δύναμη χρησιμοποιείται για να κινήσει το βούλωμα vlave επάνω σύμφωνα με τη δύναμη του τοποθετώντας ελατηρίου. Όταν η δύναμη ως αποτέλεσμα της προς τα πάνω πίεσης αυξάνεται επάνω από το ρυθμισμένο καθορισμένο σημείο, η βαλβίδα ανοίγει propotionally στην αλλαγή στην πίεση. Οι προς τα πάνω και προς τα κάτω πιέσεις που ενεργούν στο βούλωμα είναι ισορροπημένες.
