Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

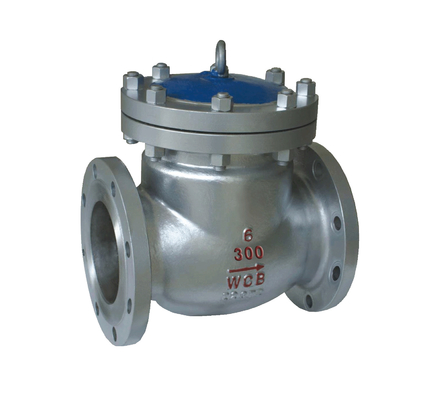

| Όνομα: | Βαλβίδα αντεπιστροφής ταλάντευσης | Πρόσωπο με πρόσωπο: | ANSI B16.10, API6D |
|---|---|---|---|
| Ενωμένο στενά άκρη τέλος: | ANSI B16.25 | Δοκιμή και επιθεώρηση: | API598, API6D |
| MEDIA: | Νερό, βάση, ατμός | Πίεση: | Μέση πίεση, υψηλή πίεση, 150LBS, κανονική πίεση |
| Θερμοκρασία των μέσων: | Μέση θερμοκρασία, κανονική θερμοκρασία, υψηλής θερμοκρασίας | Μέγεθος θύρας: | 2» - 36» |
| Πρότυπα: | DIN, JIS, BS, API, BSTP NPT BSP DIN | Σύνδεση: | Άκρες φλαντζών, που ενώνονται στενά, bw, RF |
| Υλικό σώματος: | Χάλυβας άνθρακα, ανοξείδωτο, WCB | ||
| Υψηλό φως: | βαλβίδα αντεπιστροφής μη επιστροφής ταλάντευσης Ansi,3inch βαλβίδα αντεπιστροφής μη επιστροφής ταλάντευσης,150lb επιστροφής βαλβίδα τύπων ταλάντευσης μη |
||
|
Κατάλογος υλικών
|
||
|
Αριθ.
|
Όνομα μερών
|
Υλικό
|
|
12
|
Καρύδι δίσκων
|
Χάλυβας άνθρακα/ανοξείδωτο
|
|
11
|
Πλυντήριο
|
Χάλυβας άνθρακα/ανοξείδωτο
|
|
10
|
Καρφίτσα αρθρώσεων
|
Χάλυβας άνθρακα/ανοξείδωτο
|
|
09
|
Δαχτυλίδι καθισμάτων
|
CS+SS/SS/SS+STL (δείτε τα υλικά σωμάτων)
|
|
08
|
Disn
|
CS+SS/SS/SS+STL (δείτε τα υλικά σωμάτων)
|
|
Αριθ.
|
Όνομα μερών
|
WCB
|
LCB
|
WC6
|
WC9
|
|
07
|
Μπουλόνι stud&nut
|
A193 GR B7/A194 GR 2H
|
A320 GR L7/A194 GR 4
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
|
06
|
Κάλυψη bolt&nut
|
A193 GR B7/A194 GR 2H
|
A320 GR L7/A194 GR 4
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
|
05
|
Στόλισμα
|
Σπειροειδής πληγή/μαλακός σίδηρος
|
Σπειροειδής πληγή/μαλακός σίδηρος
|
σπειροειδές wound/SS304
|
σπειροειδές wound/SS304
|
|
04
|
Ζυγός αρθρώσεων
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
03
|
Άρθρωση
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
02
|
Κάλυψη
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
01
|
Σώμα
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
Αριθ.
|
Όνομα μερών
|
C5
|
C12
|
CF8
|
CF8M
|
|
07
|
Υποστήριγμα stud&nut
|
A193 GR B16/A194 GR 4
|
A193 GR B16/A194 GR 4/7
|
A193 GR B8/A194 GR 8
|
A193 GR B8M/A194 GR 8M
|
|
06
|
Κάλυψη bolt&nut
|
A193 GR B16/A194 GR 4
|
A193 GR B17/A194 GR 4/7
|
A193 GR B8/A194 GR 8
|
A193 GR B8M/A194 GR 8M
|
|
05
|
Στόλισμα
|
Σπειροειδής πληγή/μαλακός σίδηρος
|
Σπειροειδές wound/SS304
|
σπειροειδές wound/SS304
|
σπειροειδές wound/SS316
|
|
04
|
Ζυγός αρθρώσεων
|
A217 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
03
|
Άρθρωση
|
A217 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
02
|
Κάλυψη
|
A217 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
01
|
Σώμα
|
A217 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
Διαστάσεις
|
|||||||||||||||
|
Κατηγορία 150
|
|||||||||||||||
|
Μέγεθος
|
ίντσα
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
|
Λ, L1-RF.BW
|
χιλ.
|
203
|
216
|
214
|
292
|
330
|
356
|
495
|
622
|
699
|
787
|
864
|
978
|
978
|
1295
|
|
L2-RTJ
|
χιλ.
|
216
|
229
|
254
|
305
|
343
|
368
|
508
|
635
|
717
|
800
|
876
|
991
|
991
|
1308
|
|
Χ
|
χιλ.
|
155
|
190
|
200
|
225
|
245
|
260
|
350
|
390
|
410
|
435
|
530
|
570
|
625
|
675
|
|
ΒΑΡΗ (περ.)
|
Κλ
|
16
|
25
|
34
|
46
|
75
|
89
|
120
|
220
|
337
|
471
|
575
|
788
|
916
|
1275
|
|
Διαστάσεις
|
|||||||||||||||
|
Κατηγορία 300
|
|||||||||||||||
|
Μέγεθος
|
ίντσα
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
|
Λ, L1-RF.BW
|
χιλ.
|
267
|
292
|
318
|
355
|
400
|
440
|
533
|
622
|
711
|
838
|
863
|
977
|
1016
|
1346
|
|
L2-RTJ
|
χιλ.
|
283
|
308
|
333
|
371
|
416
|
460
|
549
|
638
|
727
|
854
|
879
|
994
|
1036
|
1368
|
|
Χ
|
χιλ.
|
180
|
200
|
225
|
240
|
275
|
310
|
370
|
410
|
440
|
500
|
545
|
605
|
675
|
785
|
|
ΒΑΡΗ (περ.)
|
Κλ
|
26
|
32
|
53
|
73
|
110
|
157
|
234
|
384
|
450
|
650
|
800
|
970
|
1350
|
2210
|
|
Διαστάσεις
|
||||||||||||||
|
Κατηγορία 600
|
||||||||||||||
|
Μέγεθος
|
ίντσα
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
Λ, L1-RF.BW
|
χιλ.
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
991
|
1092
|
1194
|
|
L2-RTJ
|
χιλ.
|
295
|
333
|
359
|
435
|
511
|
562
|
664
|
791
|
841
|
892
|
994
|
1095
|
1200
|
|
Χ
|
χιλ.
|
190
|
215
|
250
|
260
|
310
|
350
|
420
|
490
|
525
|
580
|
630
|
690
|
810
|
|
ΒΑΡΗ (περ.)
|
Κλ
|
33
|
49
|
62
|
95
|
120
|
195
|
360
|
465
|
725
|
875
|
1075
|
1475
|
1900
|
|
Διαστάσεις
|
|||||||||||
|
Κατηγορία 900
|
|||||||||||
|
Μέγεθος
|
ίντσα
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
Λ, L1-RF.BW
|
χιλ.
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
1029
|
|
L2-RTJ
|
χιλ.
|
371
|
422
|
384
|
460
|
562
|
613
|
740
|
841
|
968
|
1038
|
|
Χ
|
χιλ.
|
195
|
235
|
260
|
275
|
320
|
370
|
435
|
520
|
530
|
580
|
|
ΒΑΡΗ (περ.)
|
Κλ
|
55
|
70
|
90
|
135
|
165
|
295
|
525
|
900
|
1075
|
1225
|
