| Μέγεθος: | 1/2 ″ - 6 ″ | Σχέδιο: | GB/T12237/1989 |
|---|---|---|---|
| Πίεση εργασίας: | PN16/40 | Κατάλληλο μέσο: | Νερό, έλαιο, αέριο, και κάποιο διαβρωτικό υγρό |
| Δομή: | Σφαίρα, πλήρης λιμένας | Υλικό: | Ανοξείδωτο, WCB, PVC |
| Δύναμη: | Χειρωνακτικός, πνευματικός, ηλεκτρικός | Πίεση: | Μέση πίεση, χαμηλή πίεση, υψηλή πίεση |
| Θερμοκρασία των μέσων: | Κανονική θερμοκρασία, μέση θερμοκρασία, χαμηλή θερμοκρασία | MEDIA: | Νερό, πετρέλαιο, αέριο, υγρό |
| Μέγεθος λιμένων: | 1/2in8in | Εφαρμογή: | Γενική, οικιακή χρήση, SGS, βιομηχανική χρήση |
| Όνομα προϊόντων: | η υδραυλική βαλβίδα σφαιρών, χονδρική επαγγελματική πλαστική βαλβίδα σφαιρών PVC/UPVC, νέες συναρμολ | Υλικό σώματος: | Ανοξείδωτο 316, PVC/upvc, 304 |
| Μέγεθος: | 1/8 " ~4» | Πρότυπα: | DIN, BS, ASTM, ANSI, DIN JIS/ANSI ΤΟ /BS/CNS |
| Πίεση εργασίας: | 3000PSI, 30bar/435psi, 0-16bar | Σύνδεση: | Άκρες φλαντζών |
| Υλικό σφραγίδων: | Πυρίτιο, VITON | ||
| Επισημαίνω: | βαλβίδα σφαιρών ανοξείδωτου 2 ίντσας,Βαλβίδα σφαιρών νημάτων |
||

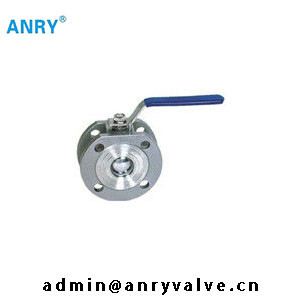

Βαλμένο φλάντζα γκοφρέτα κάθισμα σώματος PTFE Viton βαλβίδων σφαιρών τελών RF SS304 SS316
Βαλμένη φλάντζα βαλβίδα σφαιρών γκοφρετών τελών
Πίεση εργασίας: PN16/40
Σειρά θερμοκρασίας: - 20-250°C
Κατάλληλο μέσο: Νερό, έλαιο, αέριο, και κάποιο διαβρωτικό υγρό
Σχέδιο: GB/T12237/1989
Φλάντζα τελών: JB79
Χρηματοκιβώτιο πυρκαγιάς: API 607ο το 1993
Επιθεώρηση & δοκιμή: GB/T13927-1992
Κύριο υλικό μερών
| Αριθ. | Όνομα μερών | Υλικό | ||
| 1 | Σώμα | A351-CF8 | A351-CF8M | WCB |
| 2 | Σφαίρα | SS316 | SS304 | SS304 |
| 3 | Κάθισμα | PTFE | PTFE | PTFE |
| 4 | Στόλισμα | PTFE | PTFE | PTFE |
| 5 | Μίσχος | SS316 | SS304 | SS304 |
| 6 | Συσκευασία αδένων | SS304 | SS304 | SS304 |
| 7 | Μπουλόνι και καρύδι | SS304 | SS304 | SS304 |
Διαστάσεις
| ΜΕΓΕΘΟΣ | 1/2 ″ | 3/4 ″ | 1 ″ | 1 1/4 ″ | 1 1/2 ″ | 2 ″ | 2 1/2 ″ | 3 ″ | 4 ″ | 5 ″ | 6 ″ |
| δ | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| Λ | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| Δ | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| Χ | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| Ε | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| β | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| ζ-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| φ | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
