Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

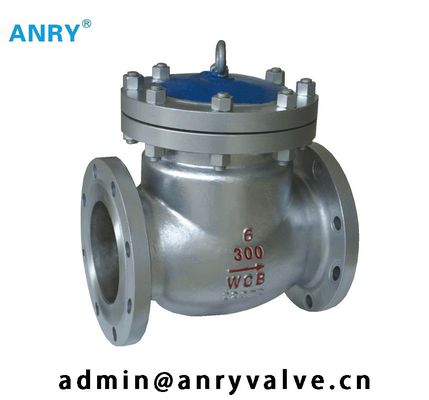

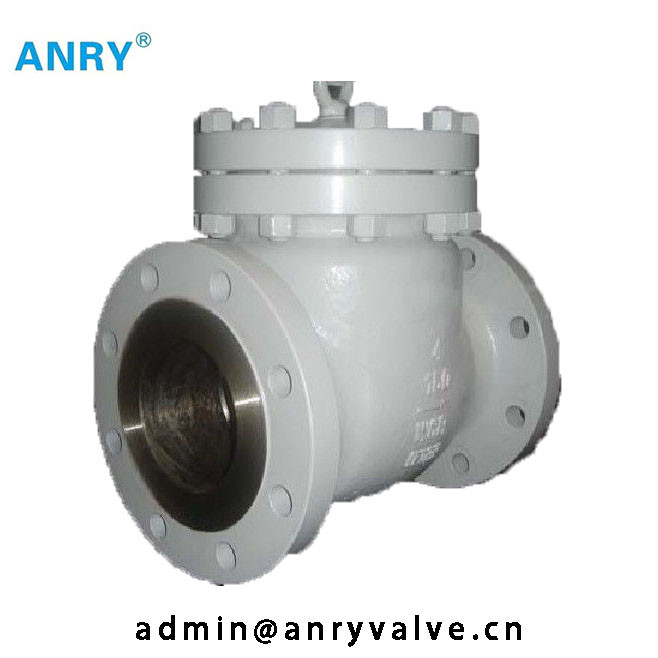

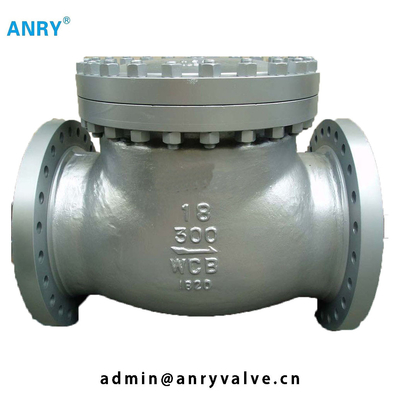

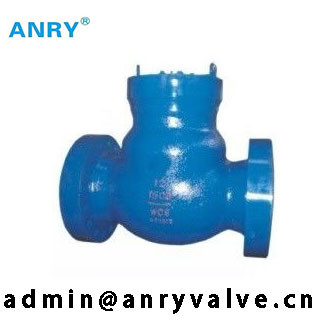

| Όνομα: | Βαλβίδα αντεπιστροφής ταλάντευσης σφραγίδων πίεσης | Υλικό: | CS/SS |
|---|---|---|---|
| Σχέδιο και κατασκευή: | ANSI B16.34, API 6D, BS1868 | Ενωμένο στενά άκρη τέλος: | ANSI B16.25 |
| Υλικό σώματος: | ανοξείδωτο, WCB, CF8 CF8M, κ.λπ., SS201 | Σύνδεση: | Άκρες φλαντζών, άκρες bw |
| Πρότυπα: | ANSI BS DIN JIS, DIN, ASTM, ASME B16.34, API 6D | Πίεση εργασίας: | 1.6Mpa, PN16,1.6MPa (200psi) |
| Υψηλό φως: | τοποθετημένη trunnion βαλβίδα σφαιρών,βαλβίδα αντεπιστροφής τύπων δίσκων |
||
|
Κατάλογος υλικών
|
||
|
Αριθ.
|
Όνομα μερών
|
Υλικό
|
|
16
|
Διασπασμένη καρφίτσα
|
Ανοξείδωτο
|
|
15
|
Πλυντήριο
|
Ανοξείδωτο
|
|
14
|
Καρφίτσα δίσκων
|
CS/SS
|
|
13
|
Καρφίτσα αρθρώσεων
|
CS/SS
|
|
12
|
Δαχτυλίδι καθισμάτων
|
CS+SS/SS/SS+STL (δείτε τα υλικά σωμάτων)
|
|
11
|
Δίσκος
|
CS+SS/SS/SS+STL (δείτε τα υλικά σωμάτων)
|
|
Αριθ.
|
Όνομα μερών
|
WCB
|
LCB
|
WC6
|
WC9
|
|
10
|
Ζυγός stud&nut
|
A193 GR B7/A194 GR 2H
|
A320 GR L7/A194 GR 4
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
|
09
|
Κάλυψη stud&nut
|
A193 GR B7/A194 GR 2H
|
A320 GR L7/A194 GR 4
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
|
08
|
Στόλισμα
|
Μαλακός σίδηρος
|
Μαλακός σίδηρος
|
SS304
|
SS304
|
|
07
|
Δαχτυλίδι Thurst
|
A182 F6a
|
A182 F304
|
A182 F11
|
A182 F22
|
|
06
|
Συνοδευτικό δαχτυλίδι
|
A182 F6a
|
A182 F304
|
A182 F11
|
A182 F22
|
|
05
|
Ζυγός
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
004
|
Άρθρωση
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
03
|
Κάλυψη
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
02
|
Καπό
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
01
|
Σώμα
|
A216 GR WCB
|
A352 GR LCB
|
A217 GR WC6
|
A217 GR WC9
|
|
Αριθ.
|
Όνομα μερών
|
C5
|
LCB
|
WC6
|
WC9
|
|
10
|
Ζυγός stud&nut
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
A193 GR B7/A194 GR 2H
|
A193 GR B7/A194 GR 2H
|
|
09
|
Κάλυψη stud&nut
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
A193 GR B7/A194 GR 2H
|
A193 GR B7/A194 GR 2H
|
|
08
|
Στόλισμα
|
SS304
|
SS304
|
SS304
|
SS316
|
|
07
|
Δαχτυλίδι Thurst
|
A182 F5
|
A182 F22
|
A182 F304
|
A182 F316
|
|
06
|
Συνοδευτικό δαχτυλίδι
|
A182 F5
|
A182 F22
|
A182 F304
|
A182 F316
|
|
05
|
Ζυγός
|
A217 GR C5
|
A217 GR C15
|
A351 GR CF8
|
A351 GR CF8M
|
|
004
|
Άρθρωση
|
A217 GR C5
|
A217 GR C15
|
A351 GR CF8
|
A351 GR CF8M
|
|
03
|
Κάλυψη
|
A217 GR C5
|
A217 GR C15
|
A351 GR CF8
|
A351 GR CF8M
|
|
02
|
Καπό
|
A217 GR C5
|
A217 GR C15
|
A351 GR CF8
|
A351 GR CF8M
|
|
01
|
Σώμα
|
A216 GR WCB
|
A217 GR C15
|
A351 GR CF8
|
A351 GR CF8M
|
|
Διαστάσεις
|
||||||||||||||
|
Κατηγορία 600
|
||||||||||||||
|
Μέγεθος
|
ίντσα
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
Λ, L1
|
χιλ.
|
292
|
330
|
355
|
431
|
508
|
558
|
660
|
787
|
838
|
889
|
991
|
1092
|
1194
|
|
L1-SP
|
χιλ.
|
178
|
216
|
245
|
304
|
381
|
457
|
584
|
711
|
812
|
889
|
991
|
1092
|
1194
|
|
Χ
|
χιλ.
|
240
|
265
|
275
|
325
|
370
|
425
|
500
|
555
|
610
|
725
|
755
|
850
|
925
|
|
ΒΑΡΗ (περ.)
|
Κλ
|
20
|
38
|
45
|
45
|
95
|
125
|
220
|
330
|
505
|
595
|
800
|
1150
|
1600
|
|
Διαστάσεις
|
|||||||||||||
|
Κατηγορία 900
|
|||||||||||||
|
Μέγεθος
|
ίντσα
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
|
Λ, L1
|
χιλ.
|
368
|
419
|
381
|
457
|
559
|
609
|
736
|
838
|
965
|
1029
|
1130
|
1219
|
|
L1-SP
|
χιλ.
|
368
|
254
|
305
|
355
|
432
|
508
|
660
|
787
|
914
|
991
|
1092
|
1219
|
|
Χ
|
χιλ.
|
250
|
580
|
290
|
335
|
380
|
440
|
510
|
570
|
620
|
730
|
790
|
860
|
|
ΒΑΡΗ (περ.)
|
Κλ
|
44
|
57
|
75
|
105
|
140
|
230
|
440
|
590
|
870
|
1085
|
1225
|
1700
|
|
Διαστάσεις
|
||||||||||||
|
Κατηγορία 1500
|
||||||||||||
|
Μέγεθος
|
ίντσα
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
|
Λ, L1
|
χιλ.
|
368
|
419
|
470
|
546
|
673
|
705
|
832
|
991
|
1130
|
1257
|
1384
|
|
L1-SP
|
χιλ.
|
216
|
254
|
305
|
406
|
483
|
559
|
711
|
864
|
991
|
1067
|
1194
|
|
Χ
|
χιλ.
|
265
|
295
|
310
|
345
|
385
|
460
|
515
|
590
|
645
|
765
|
800
|
|
ΒΑΡΗ (περ.)
|
Κλ
|
65
|
72
|
80
|
125
|
160
|
300
|
525
|
960
|
1130
|
1450
|
2100
|
|
Διαστάσεις
|
||||||||||
|
Κατηγορία 2500
|
||||||||||
|
Μέγεθος
|
ίντσα
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
Λ, L1
|
χιλ.
|
451
|
508
|
578
|
673
|
794
|
914
|
1022
|
1270
|
1422
|
|
L1-SP
|
χιλ.
|
279
|
330
|
368
|
457
|
533
|
610
|
762
|
914
|
1014
|
|
Χ
|
χιλ.
|
280
|
310
|
325
|
370
|
425
|
500
|
525
|
630
|
695
|
|
ΒΑΡΗ (περ.)
|
Κλ
|
78
|
95
|
110
|
205
|
395
|
495
|
900
|
1300
|
1950
|
