Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα: | Σφυρηλατημένη βαλβίδα σφαιρών | MEDIA: | Νερό |
|---|---|---|---|
| Εφαρμογή: | γενικός | Τυποποιημένος ή μεταβλητός: | Πρότυπα |
| Πίεση: | Υψηλή πίεση, 150LB-600LB, κατηγορία 2500 | Δύναμη: | Χειρωνακτικός, πνευματικός, σωληνοειδές, ηλεκτρικός που ωθείται |
| Θερμοκρασία των μέσων: | Μέση θερμοκρασία, κανονική θερμοκρασία, υψηλής θερμοκρασίας, - 65°F σε 450°F (- 54℃ σε 232℃) | Δομή: | Έλεγχος |
| Μέγεθος λιμένων: | 1/2» - 12», DN15-DN65 | Υλικό: | Σφυρηλατημένος |
| Πρότυπα: | ANSI BS DIN JIS, API, API598-2009, ISO | Μέγεθος: | DN15 To100 |
| Υψηλό φως: | σφυρηλατημένη βαλβίδα σφαιρών χάλυβα,βαλβίδα σφαιρών bw |
||

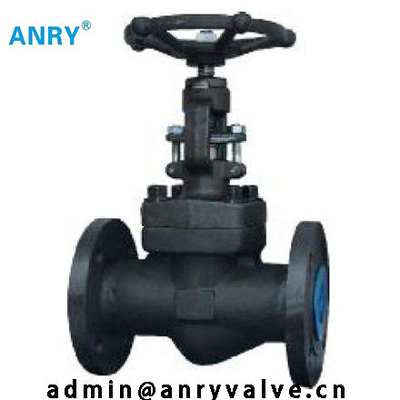

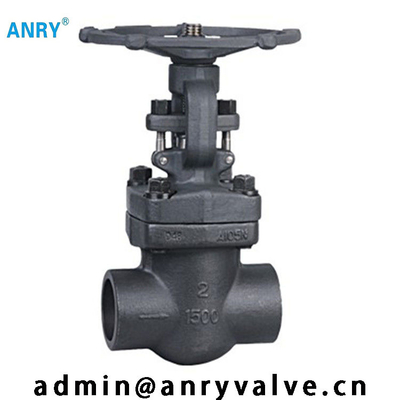

Σφυρηλατημένη βαλβίδα σφαιρών bw NPT δίσκων 800lbs API602 SW βουλωμάτων σώματος 13CR A105
Σφυρηλατημένες οι ANRY βαλβίδες σφαιρών χάλυβα είναι διαθέσιμες σε τρία σχέδια καπό. Το πρώτο σχέδιο είναι το αμπαρωμένο καπό, με το άνδρα-γυναίκας κοινό, σπειροειδές στόλισμα πληγών, που γίνεται σε F304/το γραφίτη. Το κοινό στόλισμα δαχτυλιδιών είναι επίσης διαθέσιμο κατόπιν αιτήσεως. Το δεύτερο σχέδιο είναι το ενωμένο στενά καπό με περασμένο κλωστή και ενωμένη στενά σφραγίδα ένωση. Κατόπιν αιτήσεως μια πλήρης δύναμη διείσδυσης ένωσε στενά την ένωση είναι διαθέσιμη. Το τρίτο σχέδιο είναι το καπό σφραγίδων πίεσης, με μια ένωση καπό περασμένων κλωστή και σφραγίδων πίεσης.
Κατασκευή και προδιαγραφή σχεδίου βαλβίδων σφαιρών.
Η βαλβίδα σφαιρών ANRY προσαρμόζεται σε API602, BS5352 και ASME B16.34. Κάθε ένας εξετάζεται σύμφωνα με API598, και ο χαρακτηρισμός είναι ανά MSS SP-25.
Πλήρης λιμένας ή συμβατικός λιμένας
OS&Y, εξωτερικοί βίδα και ζυγός
Μόνος αδένας συσκευασίας ευθυγράμμισης δύο κομματιού
Το αμπαρωμένο καπό με το στόλισμα, που περάστηκαν κλωστή και τη σφραγίδα σπειροειδής-πληγών ένωσε στενά το καπό ή πέρασε κλωστή και το καπό σφραγίδων πίεσης.
Ακέραιο backseat
Τέλος συγκόλλησης υποδοχών σε ASME B16.11
Βιδωμένες άκρες (NPT) σε ANSI/ASME Β 1.20.1
|
Αριθ.
|
Όνομα μερών
|
Καίσιο σε ASTM
|
Όσον αφορά σε ASTM
|
SS σε ASTM
|
|
|
Τύπος A105
|
Τύπος F22
|
Τύπος F304 (Λ)
|
Τύπος F316 (Λ)
|
||
|
1
|
Σώμα
|
A105
|
A182 F22
|
A182 F304 (Λ)
|
A182 F316 (Λ)
|
|
2
|
Δίσκος
|
A276 420
|
A276 304
|
A276 304 (Λ)
|
A276 316 (Λ)
|
|
3
|
Μίσχος
|
A182 F6
|
A182 F304
|
A182 F304 (Λ)
|
A182 F316 (Λ)
|
|
4
|
Στόλισμα
|
Ζαρωμένος SS + γραφίτης
|
SS + PTFE
|
||
|
5
|
Καπό
|
A105
|
A276 304
|
A276 304 (Λ)
|
A276 316 (Λ)
|
|
6
|
Μπουλόνι καπό
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
Καρφίτσα
|
A276 420
|
A276 304
|
||
|
8
|
Αδένας
|
A276 410
|
A182 F304 (Λ)
|
A182 F316 (Λ)
|
|
|
9
|
Eyebolt αδένων
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
Φλάντζα αδένων
|
A216 WCB
|
A351 CF8
|
||
|
11
|
Καρύδι αδένων
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
Καρύδι ζυγών
|
A276 410
|
|||
|
13
|
H.W.Nut
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
Πινακίδα
|
SS
|
|||
|
15
|
Handwheel
|
A197
|
|||
|
16
|
Συσκευασία μίσχων
|
Εύκαμπτος γραφίτης
|
PTFE
|
||
|
Κατάλληλο μέσο
|
W.O.G.etc
|
W.O.G.etc
|
HNO3, CH3OOH κ.λπ.
|
||
|
Κατάλληλη θερμοκρασία
|
-29~425
|
-29~550
|
-29~180
|
||
